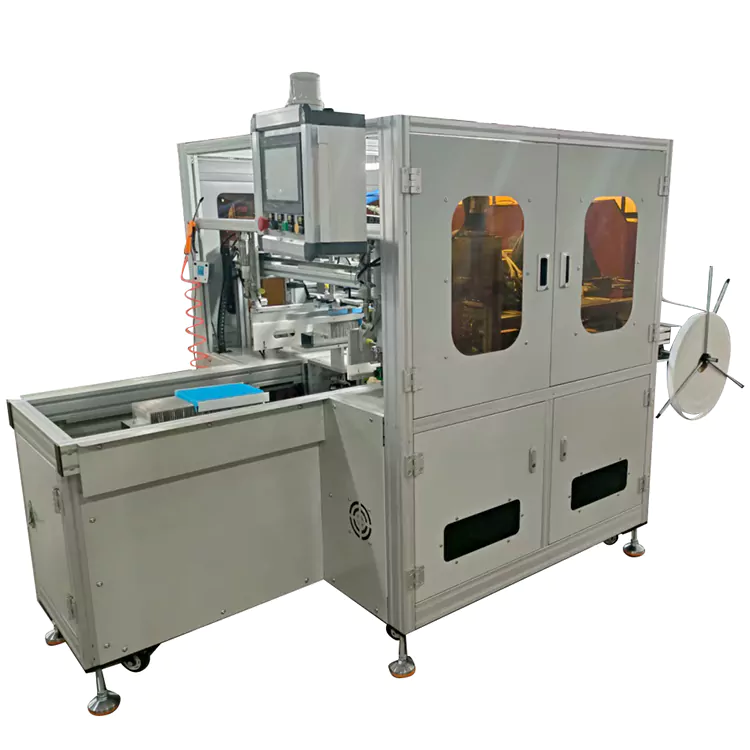

自動エッジウェルトマシン

設備の説明

自動車用エアコンフィルター用全自動エッジウェルト機は、自動車用エアコンフィルター（特に折り曲げフィルター）を製造するために作られた特別な自動機械です。その主な仕事は、シーリングフォームの積層、濾紙での端の巻き付け、ゴムストリップの貼り付けなど、フィルター基材の側端（または端）の正確な積層とプレスを行うことです。これにより、フィルターのシール性能、構造的安定性、濾過の完全性が向上し、フィルター寸法に対する自動車用空調システムの厳しい要件を満たします。精度とアセンブリの互換性。

主要なアプリケーション シナリオと適応範囲

この自動エッジウェルト機は、主に自動車用エアコンフィルターの大量生産に使用され、特に主流の折り畳まれたペーパーフィルターと複合繊維フィルターに重点を置いています。さまざまな車種（セダン、SUV、商用車など）に対応するフィルターサイズに適応し、長さ100～400mm、幅50～200mmの一般的なサイズ範囲をカバーし、さまざまなエッジラミネート材料の自動操作をサポートします。

製品の特徴

高い柔軟性: 複数のフィルター仕様の切り替えに対応します。この装置は、大規模な機械構造の変更を必要とせずに、さまざまな車両タイプのフィルターの生産ニーズを満たすための迅速なモデル切り替え機能を備えています。

パラメーター化された設定: フィルター寸法 (長さ、幅、エッジ ラミネート幅)、エッジ ラミネート材料の種類、プレス圧力、およびその他のパラメーターをタッチスクリーン経由で直接入力できます。 PLC は、モデル切り替え時間 10 分以下で、対応するプログラムを自動的に呼び出します。

モジュラー設計: フィード治具、ラミネートヘッド、切断コンポーネントはすべてモジュラー構造を採用しています。特殊なサイズのフィルターの場合、コア伝送システムを調整することなく、対応する固定具 (カスタマイズされたクランプジョー、異なる幅のプレスローラーなど) のみを交換する必要があります。

多材質対応：ロールタイプのエッジラミネート材（幅3～20mm）の自動供給に対応し、スポンジ、不織布、ゴムストリップなどの様々な材質に対応します。巻出機構によりΦ300～Φ600mmのロール原反に対応し、素材交換頻度を低減します。

製品の利点

自動化された高精度のエッジ ラミネート加工により、自動エッジ ウェルト マシンは従来の手動エッジ ラミネートの問題 (効率が低い、精度が不十分、品質が不安定) を解決し、フィルター メーカーが次のことを行うのに役立ちます。

製品の認定率を向上させます (手動ラミネートの 85% から 99.5% 以上に)。

人件費を削減します (1 台の機械で 3 ～ 5 人のオペレーターを置き換えることができます)。

部品の「高い一貫性と高い信頼性」に対する自動車業界の品質要件を満たしており、完成したフィルターが自動車メーカーから認証を取得するのに役立ちます（IATF16949認証システムなど）。
